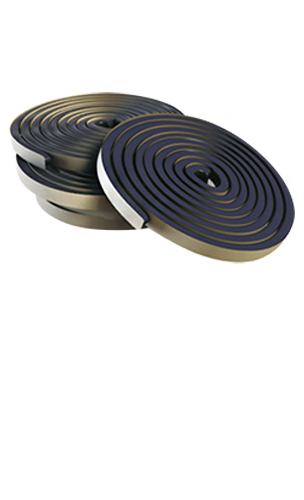

Пенебар - гидроизоляционный жгут

Назначение

Используется для гидроизоляции статичных технологических (рабочих) швов бетонирования при строительстве зданий и сооружений, а также для гидроизоляции мест ввода инженерных коммуникаций, как при строительстве, так и при выполнении ремонтных работ.

Инструкция по применению

Скачать PDF 12.1Мб

ГИДРОИЗОЛЯЦИЯ ШВОВ БЕТОНИРОВАНИЯ

Меры предосторожности

Использовать перчатки х/б, респиратор, очки защитные, спецодежду из плотной ткани.

Подготовка поверхности

Удалить «цементное молочко» с поверхности бетона любым механическим способом. Срубить наплывы бетона, устранить на бетонной поверхности чрезмерно острые выступы, а также участки неоднородной структуры. Очистить поверхность бетона струей сжатого воздуха.

Монтаж жгута

Удалить антиадгезионную бумагу со жгута «Пенебар» и плотно уложить жгут на бетонную поверхность, зафиксировать его от возможных смещений с помощью «Скобы крепёжной металлической» ТУ 5285-006-77919831-2009 и дюбелей длиной 40 — 50 мм с шагом 250 — 300 мм. Для образования непрерывного слоя жгуты соединяются между собой встык концами, срезанными под углом 45 °. Монтаж гидроизоляционного жгута необходимо производить непосредственно перед установкой опалубки. Расстояние от жгута до края конструкции должно быть не менее 50 мм. Укладку жгута допускается производить и на влажную поверхность, но с удалением с поверхности бетона стоячей воды.

ГИДРОИЗОЛЯЦИЯ МЕСТ ВВОДА ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ

На стадии бетонирования

Очистить гильзу от ржавчины, краски и других загрязнений, обезжирить растворителем. Перед сборкой опалубки закрепить гильзу на арматурном каркасе, предварительно плотно обмотав гильзу гидроизоляционным жгутом «Пенебар». Для надежного крепления гидроизоляционного жгута к гильзе дополнительно использовать хомут или стальную проволоку.

В эксплуатируемых конструкциях

Работы проводить в сухую безветренную погоду при температуре поверхности конструкции от +5 до +35 °С.

Меры предосторожности

Использовать перчатки резиновые химстойкие, перчатки х/б, респиратор, очки защитные, спецодежду из плотной ткани, сапоги. При попадании смеси на кожу или в глаза немедленно промыть водой и обратиться к врачу.

Подготовительные работы

Вокруг гильзы выполнить штрабу в бетоне глубиной 25 мм и шириной 25 мм. При наличии между инженерными коммуникациями и гильзой набивки и других уплотнений удалить их на глубину 75 мм. При отсутствии набивки необходимо восстановить её, оставив полость глубиной 75 мм от края гильзы. Очистить штрабу, гильзу и инженерные коммуникации от пыли и других загрязнений.

Заполнение пространства между гильзой и коммуникациями

При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг») заполнив на глубину 25 мм подготовленную полость. При отсутствии течи заполнить пространство между инженерными коммуникациями и гильзой растворной смесью «Пенекрит» на глубину 25 мм. Отмерить и отрезать необходимое количество гидроизоляционного жгута «Пенебар». Обезжирить поверхность инженерных коммуникаций растворителем и плотно обмотать их жгутом «Пенебар». Оставшееся пространство между инженерными коммуникациями и гильзой плотно заполнить растворной смесью «Пенекрит».

Заполнение штрабы вокруг гильзы

Штрабу вокруг гильзы плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон».

Уход за обработанной поверхностью

Увлажнять и защищать поверхность от механических воздействий, отрицательных температур и осадков в течение 3 — х суток. Нанесение декоративного покрытия проводить не ранее, чем через 3 суток после обработки. Перед нанесением покрытия поверхность бетона тщательно очистить механическим способом для улучшения адгезии.

Характеристики

Наименование показателя	Значение	Методы измерения
Технические характеристики
Цвет	Черный	ТУ 5772-001 -77919831-2006
Внешний вид: Гладкая ровная поверхность, отсутствие вздутий, надрезов и трещин. Допускается наличие мелких царапин и дефектов поверхности
Плотность	Не менее 1,5 г/см3
Объёмное расширение (хранение в воде), Nt,не менее: — N24 — N48 — N72	1,40 раза 1,75 раза 1,90 раза
Размеры сечения жгута, мм: — высота — ширина	17±2 23±2
Длина жгута, м	5,0 ± 0,1
Повышение марки по водонепроницаемости бетонных образцов с технологическим стыком (швом) бетонирования, ΔWh, ступеней, не менее	3
Гибкости жгута при отрицательных температурах (t = -30 °C; R = 5 мм)	Повреждения отсутствуют
Дополнительные характеристики
Кислотность среды применения	от 3 до 11 pH	Ст. СЭВ 5852
Температура применения	От -22 до + 50 °С	ТУ 5772-001 -77919831-2006
Температура эксплуатации	от -60 до +100 °С
Размер коробки	370х370х230 мм
Вес коробки	Не более 22 кг
Упаковка	Поставляется в картонных коробках, в коробке 6 рулонов по 5 м.п.
Условия хранения и транспортировки	Хранить в крытых сухих помещениях при любой температуре. Не допускается попадание на жгут влаги и солнечных лучей.
Гарантийный срок хранения	Не ограничен.
